Модуль автоматики дымоудаления AW-D127 применяется в системах пожарной сигнализации и предназначен для работы с панелью управления пожарной сигнализацией Asenware.
Модуль выполняет функции:
- ручного управления клапаном дымоудаления или огнезадерживающим клапаном с выносных кнопок управления или с кнопок на плате модуля;
- дистанционного управления клапаном дымоудаления или огнезадерживающим клапаном по сигналам прибора приемно-контрольного и управления охранно-пожарного адресного в ручном и автоматическом режимах;
- контроля положения заслонки клапана по состоянию концевых выключателей (кроме электропривода типа «штора»);
- контроля исправности цепей питания привода заслонки на обрыв;
- контроля исправности цепей концевых выключателей привода на обрыв и короткое замыкание;
- управления реверсивными приводами, приводами с возвратной пружиной, электромагнитными приводами;
- контроля исправности цепей выносных кнопок управления на обрыв и КЗ.
- Информационный обмен и питание осуществляется по проводной линии связи.
Технические характеристики:
| Наименование характеристики | Значение |
| Напряжение источника питания постоянного тока в линии связи, В | от 18 до 28 |
| Напряжение источника питания переменного тока в линии связи, В | от 198 до 253 |

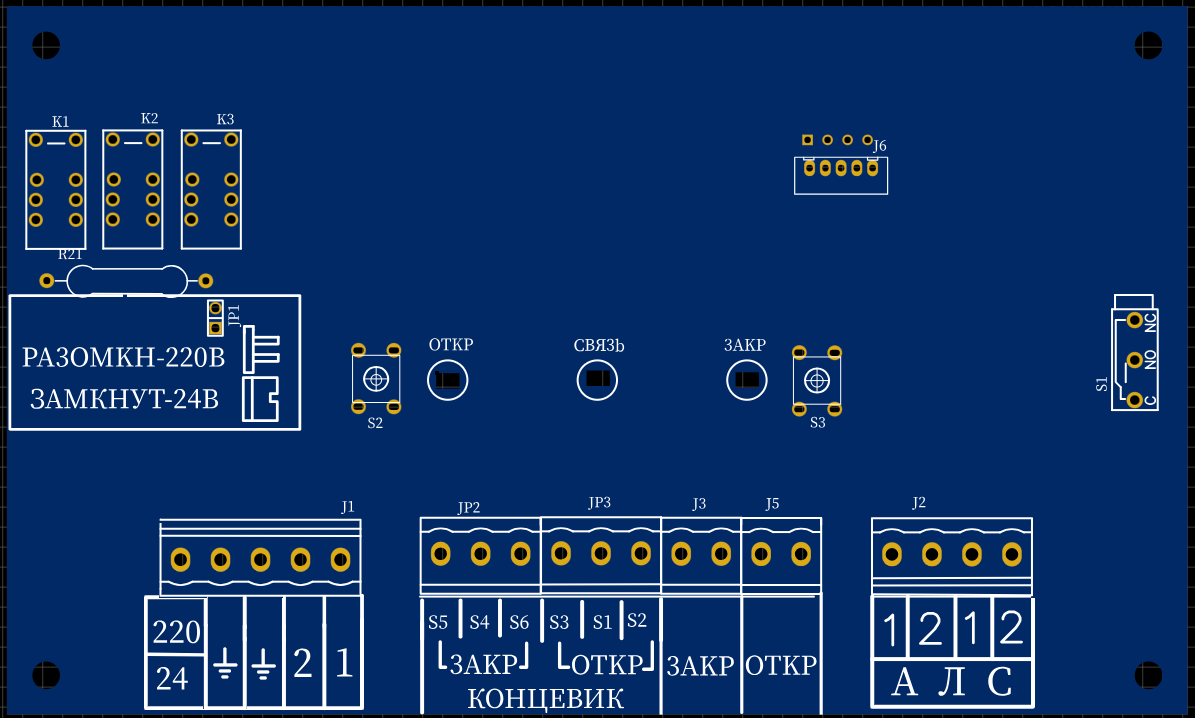

| Выбор напряжения питания электропривода осуществляется джампером, который устанавливается на разъем JР1 или JP2 |
|
| Ток потребления в дежурном режиме, не более, мА | 15 |
| Ток потребления в тревожном режиме, не более, мА | 40 |
| Коммутируемый ток при 24 В, максимальный, мА | 200 |
| Диапазон рабочих температур, °С | От -10 до +50 |
| Относительная влажность воздуха, %, при +25 °C | до 95 |
| Масса модуля, не более, кг | 0,44 |
| Габаритные размеры | не более 155x118х40 |
| Время непрерывной работы модуля | круглосуточно |
| Средняя наработка модуля на отказ в дежурном режиме работы, не менее, ч |
80000 |
| Вероятность безотказной работы за 1000 ч | 0,98 |
| Средний срок службы модуля, лет | 10 |
