AW-D119 — адресный модуль ввода-вывода, применяется в системах пожарной сигнализации и предназначен для контроля состояния устройств с целью передачи извещений о их состоянии на панель управления пожарной сигнализацией.
Основные функции:
- Контроль состояния подключенных устройств;
- Передача данных о состоянии устройств на панель управления;
- Управление внешними устройствами;
- Мониторинг работоспособности системы.
Информационный обмен и питание осуществляется по проводной линии связи.
Технические характеристики:
| Наименование характеристики | Значение |
| Напряжение источника питания в линии связи, В | от 18 до 28 |
| Ток потребления в дежурном режиме, не более, мА | 15 |
| Ток потребления в тревожном режиме, не более, мА | 40 |
| Коммутируемый ток при 24 В, максимальный, мА | 200 |
| Диапазон рабочих температур, °С | От -10 до +50 |
| Относительная влажность воздуха, %, при +25 °C | до 95 |
| Масса модуля, не более, кг | 0,44 |
| Габаритные размеры | не более 137x105х41 |
| Время непрерывной работы модуля | круглосуточно |
| Средняя наработка модуля на отказ в дежурном режиме работы, не менее, ч |
80000 |
| Вероятность безотказной работы за 1000 ч | 0,98 |
| Средний срок службы модуля, лет | 10 |
AW-D119 Инструкция по эксплуатации En
AW-D119 Инструкция по эксплуатации
AW-D119 Карточка продукта En
AW-D119 Карточка продукта
AW-D119 Сертификат
AW-D119 Техническое описание

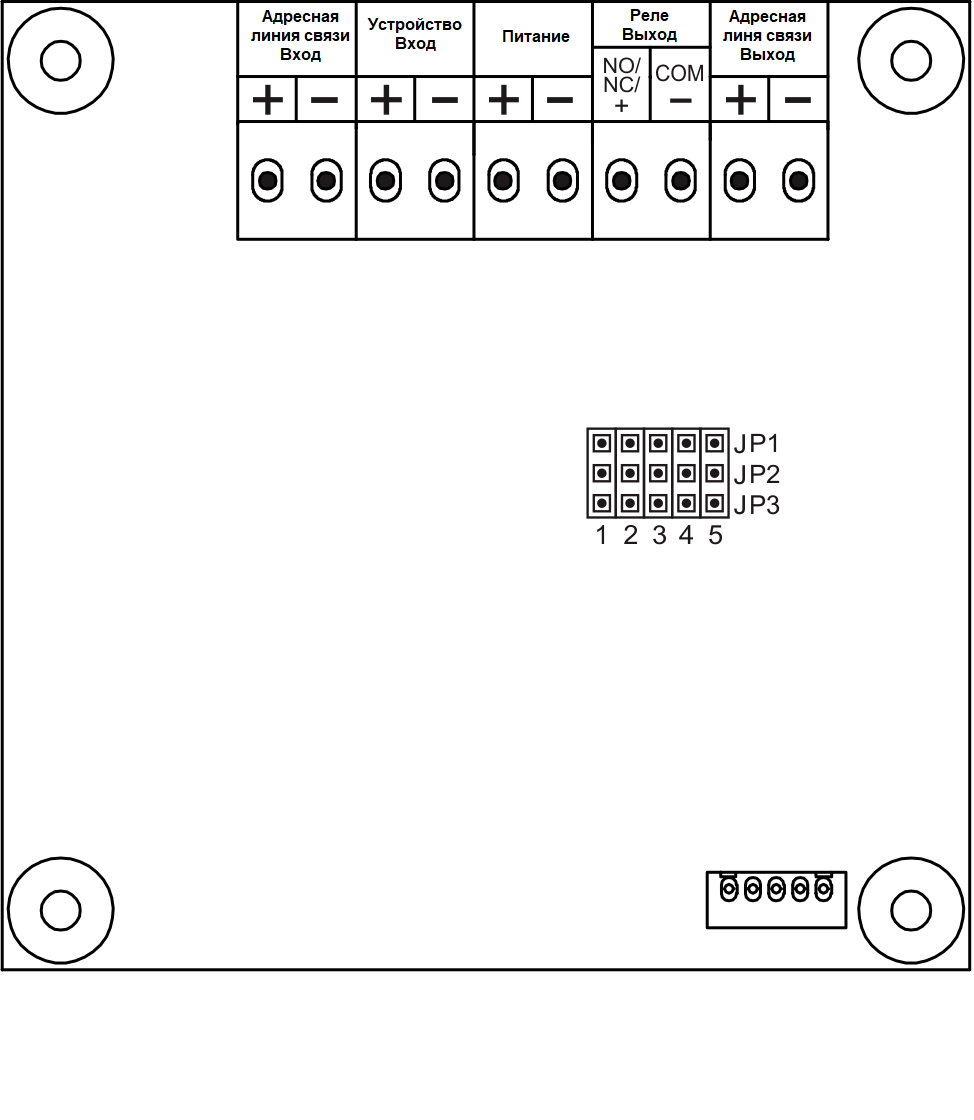

AW-D119 Схема подключения
